Produkta ievads

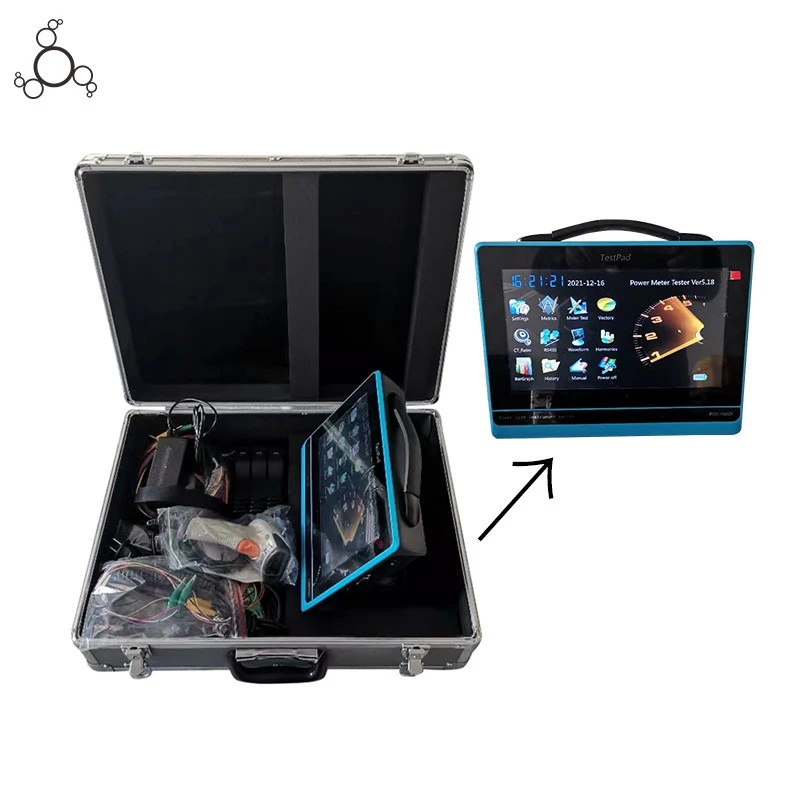

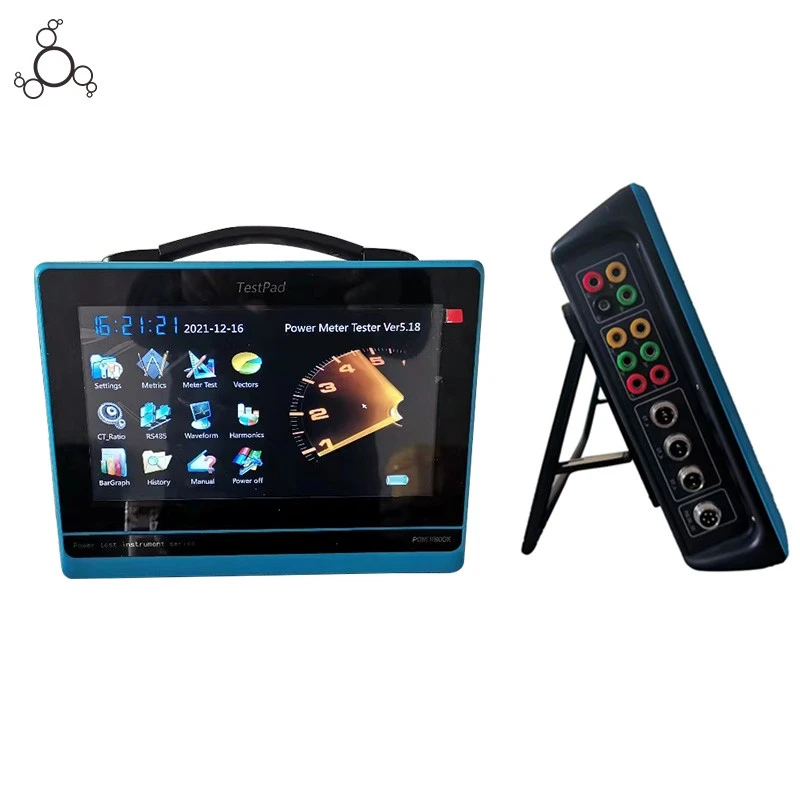

Daudzfunkcionāls elektroenerģijas skaitītāja-uz vietas testēšanas instruments ir augstas precizitātes testēšanas instruments, kas var izmērīt elektriskos parametrus un pārbaudīt elektroenerģijas skaitītāju, kā arī spriest uz-uz vietas elektroinstalāciju. Instruments ir aprīkots ar augstas precizitātes un augstas linearitātes PT un CT, tāpēc tam ir augsta mērījumu precizitāte, pārbaudot dažādus elektriskos parametrus. Un tas ir aprīkots ar skavas -tipa strāvas transformatoriem. Lietotājiem nav jāatvieno strāvas ķēde, lai ērti savienotu ar viņiem uz vietas. Instrumentam tiek izmantots augstākās klases-iegultais vadības panelis un īpaša reāllaika-vairākuzdevumu operētājsistēma un 10-collu liels{14}}krāsu LCD monitors. Tas izmanto angļu valodas grafisko darbības interfeisu ar angļu valodas uzvednes informāciju. Cilvēka{18}}mašīnas dialoga saskarne ir draudzīga. Tam ir vektoru diagrammas displeja un vadu noteikšanas funkcijas, kas var nodrošināt uzticamu pamatu ķēdes pareizības pārbaudei. Tas izmanto kapacitatīvo ekrāna pieskārienu darbību, kas ir laba rokas sajūta un viegli apgūstama. Tajā ir iebūvēta-lielas ietilpības{23}}datu atmiņa, kurā var glabāt ne vairāk kā 60 000 datu grupu, un to var pagarināt uz nenoteiktu laiku. Lietotāji var augšupielādēt vēstures{30}}ierakstus datorā, izmantojot U disku, kā arī var izmantot instrumenta fona pārvaldības programmatūru, lai panāktu datorizētu pārvaldību. Mūsu neatkarīgā uzņēmuma izstrādātais instruments ir izgatavots no plastmasas un plastmasas. Instruments pēc izskata ir skaists un praktisks. To ir viegli izmantot, veicot testēšanu uz vietas. Kad instruments tiek darbināts, tā aizmugurējo kronšteinu var atvērt. Tāpēc to var vadīt ar roku vai uz darbvirsmas. Instruments ir aprīkots ar augstas stiprības pašstiepjošu rokturi. Operatoram ir ērti turēt instrumentu ar vienu roku.

Funkcijas un īpašības

1. Ierīce izmanto augstākās-iegultās vadības paneli un īpašu reāllaika-vairākuzdevumu operētājsistēmu un gandrīz Windows stila saskarni.

2. Ierīce ir augstas precizitātes testēšanas instruments, kas var pārbaudīt elektroenerģijas skaitītāju un izmērīt elektriskos parametrus un pārbaudīt jaudas kvalitātes problēmas, piemēram, viļņu formas kropļojumus, sprieguma svārstības un trīs-fāzu nelīdzsvarotību elektrotīklā, atbalstot elektroenerģijas kvalitātes uzraudzību reāllaikā.

3. Izmērot mērīšanas ierīces visaptverošo kļūdu reālās slodzes laikā-ķēdē, lietotājiem nav nepieciešami strāvas padeves pārtraukumi, kā arī nav jāmaina mērīšanas ķēde un jāatver mērierīce.

4. Tas var precīzi izmērīt dažādus elektriskos parametrus, piemēram, spriegumu, strāvu, aktīvo jaudu, reaktīvo jaudu, fāzes leņķi, jaudas koeficientu, frekvenci utt. Un tad tas var aprēķināt mērīšanas ierīces cilpas mērījumu kļūdu.

5. Tam ir sešstūra diagrammas displeja funkcija, kas var veikt mērīšanas ķēdes vektora analīzi un pārbaudīt mērīšanas ierīces nepareizo vadu; trīs-fāžu trīs-vadu savienojuma režīmā tas var automātiski novērtēt 48 vadu savienojuma metodes; ir ērti lietot papildu jaudas automātiskās aprēķināšanas funkciju. Personāls aprēķina papildu jaudu lietotājiem ar elektroinstalācijas problēmām.

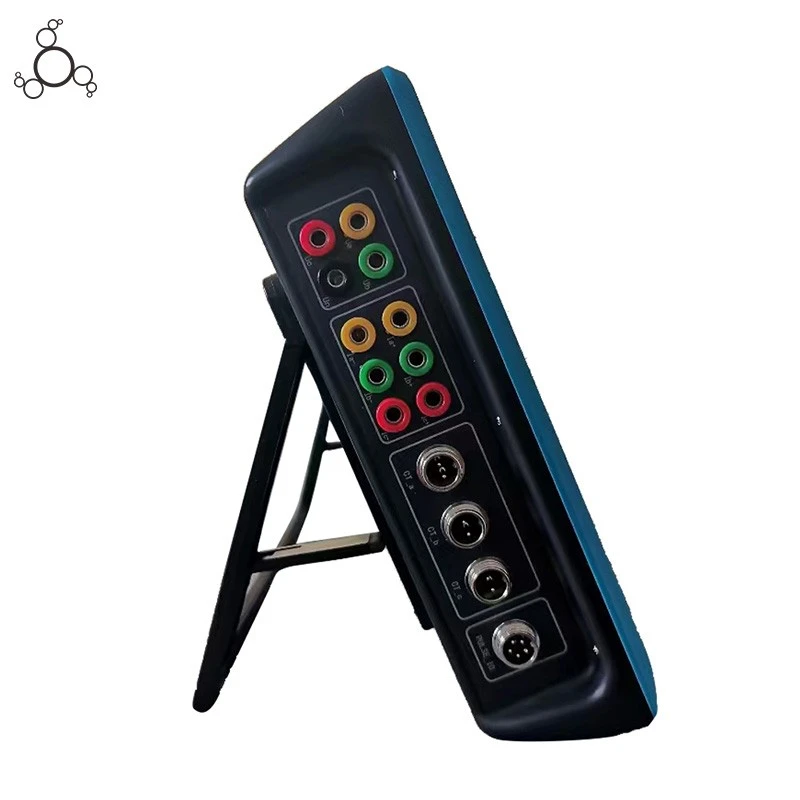

6. Instruments ir aprīkots ar skavas -tipa strāvas transformatoriem. Lietotājiem nav jāatvieno strāvas ķēde, lai mērītu ērti un droši.

7. Tā var pārbaudīt dažādus indikācijas instrumentus, piemēram, voltmetru, ampērmetru, jaudas mērītāju, fāzes mērītāju utt. un visu veidu 1A vai 5A aktīvās vai reaktīvās jaudas elektroenerģijas skaitītājus ar trīs-trīsfāzu-vadu vai trīs-fāzu četru-vadu vai vienas{8}}fāzes savienojuma režīmu.

8. Lietotāji var izmantot fotoelektrisko vai manuālo vai impulsa režīmu, lai pārbaudītu elektroenerģijas skaitītājus.

9. Tas var precīzi izmērīt 2-64 sprieguma harmoniku un strāvas harmoniku saturu.

10. Kā profesionāls elektroenerģijas kvalitātes aprīkojums, tas var izmērīt un analizēt lietotāja maiņstrāvas padeves kvalitāti, izmantojot komunālo tīklu, piemēram, frekvences novirzi, sprieguma novirzi, sprieguma svārstības, trīs fāzu sprieguma pieļaujamo disbalansu un elektrotīkla harmonikas.

11. Tā var vienlaikus attēlot vienas-fāzes sprieguma un strāvas viļņu formu, kā arī trīs-fāžu sprieguma un strāvas viļņu formu.

12. Slodzes svārstību monitorings: mērīt un analizēt publiskā tīkla elektroenerģijas kvalitātes svārstības, ko izraisa dažādas elektroiekārtas dažādos darbības stāvokļos. Ierakstiet un saglabājiet spriegumu, strāvu, aktīvo jaudu, reaktīvo jaudu, šķietamo jaudu, frekvenci, fāzi un citus jaudas parametrus.

13. Svītru koda skeneri var izvēlēties, lai automātiski ievadītu elektroenerģijas skaitītāja svītrkodu.

14. Elektroenerģijas skaitītāja 485 sakaru saskarni var noteikt, un tā var pabeigt daudzfunkcionālā (inteliģentā) elektroenerģijas skaitītāja-uz vietas pārbaudi. Pieprasījuma kļūdu var pārbaudīt pēc iestatītā pieprasījuma cikla un slīdēšanas laika elektroenerģijas skaitītājā.

15. Tam ir mūžīgā kalendāra pulksteņa funkcija, lai parādītu datumu un laiku.

16. 60000 testa datus un rezultātus var saglabāt vienlaikus ar vietnes-pārbaudi (var atlasīt vienu dzēšanu vai visu dzēšanu) un augšupielādēt datorā, izmantojot U disku. Datorizētu pārvaldību var panākt, izmantojot fona pārvaldības programmatūru (pēc izvēles).

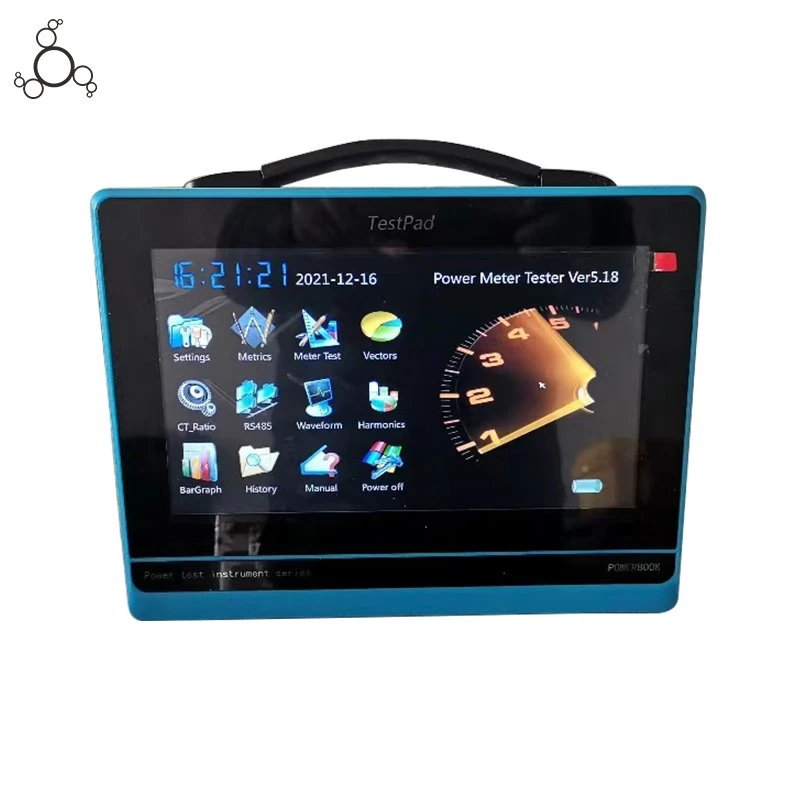

17. Kā rokas strāvas kvalitātes analizators instruments izmanto lielo-ekrāna un skārienekrāna-krāsu LCD monitoru, angļu valodas grafisko darbības interfeisu ar uzvednes informāciju angļu valodā un vairāku parametru displeja saskarni. Man-mašīnas dialoga saskarne ir draudzīga.

18. Kapacitatīvs skārienekrāns, augsta skārienjutība un vienkārša darbība.

19. Izvēles virtuālo slodzi var izmantot, lai pārbaudītu elektroenerģijas skaitītājus uz vietas bez slodzes.

20. Mazs izmērs, viegls svars un viegli pārnēsājams. To var izmantot ne tikai lauka mērījumiem, bet arī kā standarta mēraparatūru laboratorijā. Tas ir ideāls 3 fāžu analizators izmantošanai lauka un laboratorijas apstākļos.

Tehniskie parametri

1.Ievades īpašības

Sprieguma mērīšanas diapazons:

0 ~ 400 V, 57,7 V, 100 V, 220 V, 400 V četri automātiskās pārslēgšanas diapazoni.

Pašreizējais mērījumu diapazons:

0 ~ 5A. Iebūvētie-strāvas transformatori ir 5A (CT).

Skavas transformatoram ir sešas krāna pozīcijas:

maza skava (5A/25A).

vidējā skava (100A / 500A) (pēc izvēles).

liela skava (400A/2000A).(pēc izvēles).

Fāzes leņķa mērīšanas diapazons: 0 ~ 359,999 grādi.

Frekvenču mērīšanas diapazons: 45 ~ 55Hz.

2. Precizitāte

Mērījumu pārbaudes daļa:

Spriegums: ± 0,05%

Strāva: ± 0,05% (skavas transformators ± 0,2%)

Aktīvā jauda: ± 0,05% (skavas transformators ± 0,2%)

Reaktīvā jauda: ± 0,2% (skavas transformators ± 0,5%)

Aktīvā elektriskā enerģija: ± 0,05% (skavas transformators ± 0,2%)

Reaktīvā elektriskā enerģija: ± 0,2% (skavas transformators ± 0,5%)

Biežums: ± 0,05%

Fāze: ± 0,2 grādi

3. Strāvas kvalitāte

Harmonisko frekvenču mērījumu diapazons: 2-64

Pamatsprieguma un strāvas amplitūda: pieļaujamā pamatsprieguma kļūda Mazāka vai vienāda ar 0,5% FS; Pamatstrāvas pieļaujamā kļūda Mazāka vai vienāda ar 1% FS

Fāzes starpības starp pamata spriegumu un strāvu mērīšanas kļūda:

Mazāks par vai vienāds ar 0,5 grādiem

Harmoniskā sprieguma satura mērījumu kļūda: mazāka vai vienāda ar 0,1%

Harmoniskās strāvas satura mērījumu kļūda: mazāka vai vienāda ar 0,2%

Trīsfāzu sprieguma nelīdzsvarotības kļūda: mazāka vai vienāda ar 0,2%

4. Darba temperatūra

Darba temperatūra: - 10 grādi ~ + 40 grādi

5. Izolācija

1) Izolācijas pretestība starp spriegumu, strāvas ievades spaili un korpusu ir lielāka vai vienāda ar 100MΩ.

2) Izturēt 1,5 KV (derīga vērtība) ar strāvas frekvenci darba jaudas ievadē un apvalkā, kas ilgst vienu minūti.

6. Standarta elektriskās enerģijas impulsa konstante

iebūvētā-transformatora konstante (FL)=10000 r / kW · h
