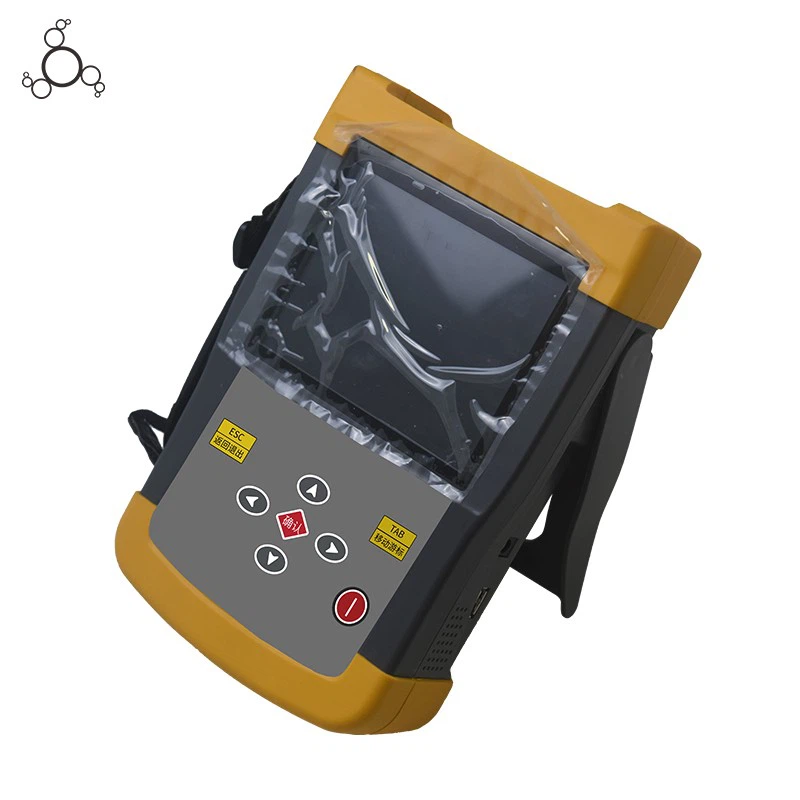

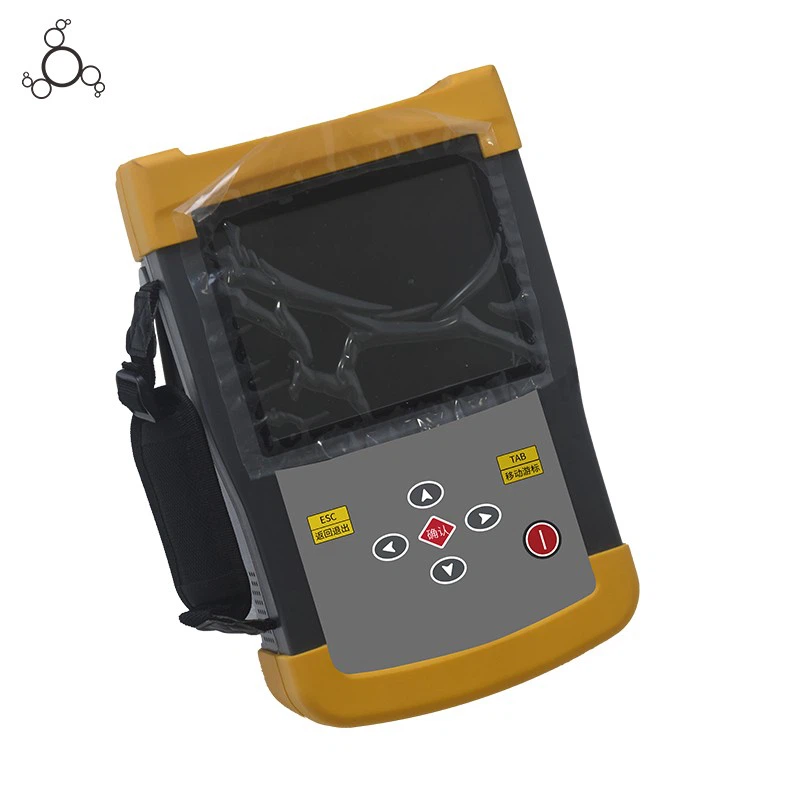

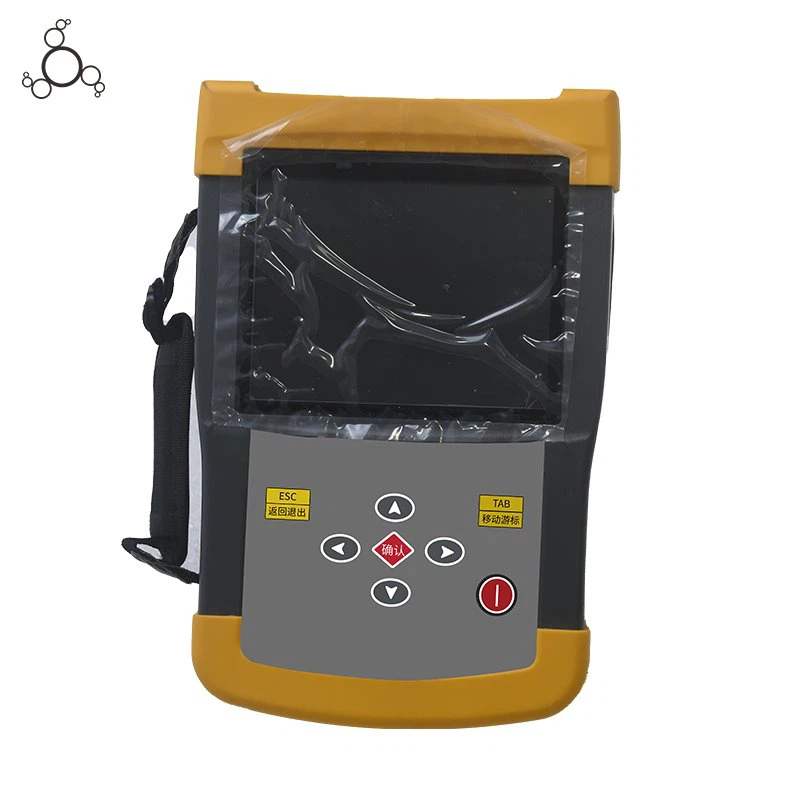

Rokas transformatora līdzstrāvas tinuma pretestības mērītājs ir mērījumu projekts transformatoru ražošanas pusfabrikātu un gatavo produktu pārbaudei, uzstādīšanai, atkļūdošanai un profilaktiskai testēšanai. Lai apmierinātu transformatora līdzstrāvas pretestības ātras mērīšanas vajadzības, ir izstrādāts jaunas paaudzes CT sērijas līdzstrāvas pretestības testeris. Pretestības testeri kontrolē mikrokontrolleris, un tas automātiski veic tādas funkcijas kā pašpārbaude, datu apstrāde, displejs, uzglabāšana un drukāšana. Apvienojumā ar precīzu elektronisko mērīšanas tehnoloģiju instrumentam ir augsta precizitāte, plašs mērījumu diapazons un ērta darbība. Tas var ātri izmērīt transformatora jutību, spriegumu un transformatora pretestību.
ProduktsIevads
Rokas-transformatora līdzstrāvas tinuma pretestības testeris ir piemērots ne tikai induktīvo testa objektu, piemēram, transformatora, CT/PT un reaktora, mērīšanai, bet arī pretestības testa objektu, piemēram, vara stieņa, stieples un slēdža kontakta, mērīšanai.
Tā kā -jaunizstrādāts produkts, tam ir maza izmēra, liela testa ātruma un augstas precizitātes funkcijas. Tas ir profesionāls līdzstrāvas tinumu pretestības testeris, kas nodrošina uzticamus rezultātus dažādām barošanas iekārtu testēšanas vajadzībām.
Produkta parametrs
|
Modelis |
JH2011 |
|
Darba barošanas avots |
iebūvēts -12,6 V/7,8 AH litija akumulators |
|
Izejas strāva |
5mA,100mA,300mA,1A,10A,automātiska |
|
Mērīšanas diapazons |
0-20kΩ |
|
Precizitāte |
±(0,2%RD+0.05%FS) |
|
Minimālā izšķirtspēja |
1uΩ |
|
Displejs |
liels krāsains LCD ekrāns |
|
Funkcija |
Rokas transformatora līdzstrāvas pretestības testeris |
Produkta iezīme un pielietojums
1.Handheld, mazs izmērs, viegls svars, viegli pārnēsājams
2. Instruments nodrošina 6 pārnesumu izejas strāvas izvēli ar maksimālo jaudu 10A
3.Liels krāsu LCD displejs, datu glabāšana, manuāla temperatūras pārveidošana un citas funkcijas
4. Tas ir piemērojams induktīviem testa objektiem, piemēram, transformatoram, savstarpējai induktors, reaktors, ģenerators, motora vara stieņa, kontakts utt. To var izmantot arī tādu testa objektu mērīšanai kā slēdži, vara stieņi, kontaktori, releju kontakti, metāla vadi, kabeļu piederumi utt. Šī plašā pielietojamība padara to par ideālu izvēli transformatora pretestības pārbaudei dažādos scenārijos.
5. Darbojas ar kālija akumulatoru, un to var pielāgot visu veidu sarežģītiem pārbaudes gadījumiem
6. Tam ir nevainojama muguras EML aizsardzība un spēcīga pret-loka spēja

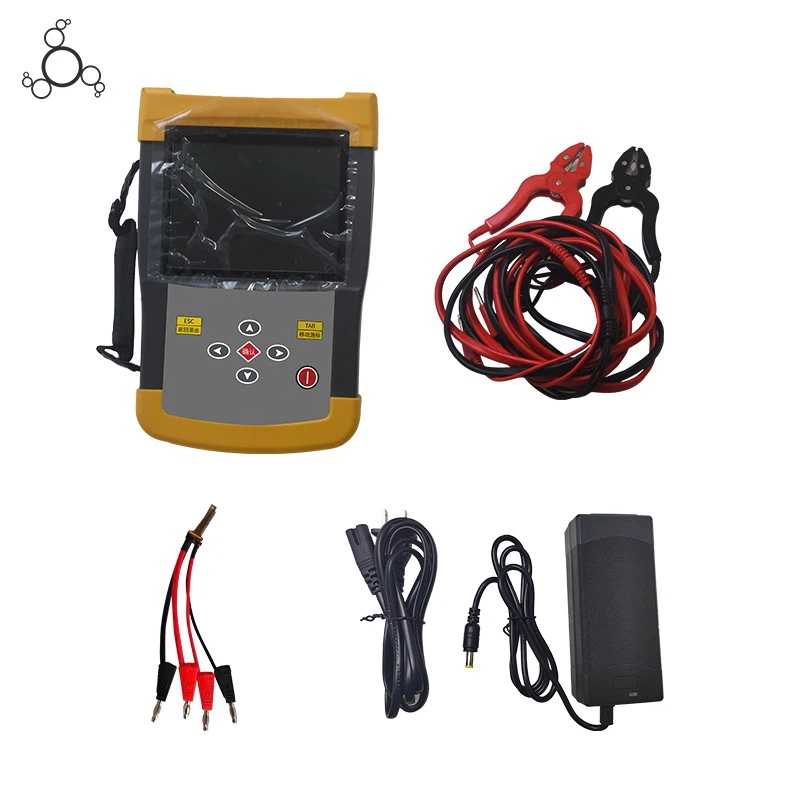

Produktu piederumi
Standarta piederumu saraksts
1. Sarkanas un melnas lieljaudas testa vadi ar aligatora spailēm
2.Sarkani un melni testa vadi ar 4 zondēm
3.Maiņstrāvas vads
4.līdzstrāvas lādēšanas kabelis
5. Strāvas adapteris (akumulatora lādētājs)
Produkta kvalifikācija
Piegāde, piegāde un apkalpošana
FAQ
J: Kāda ir tinuma pretestības pieņemamā vērtība?
A: Kāda ir tinuma pretestības pieņemamā vērtība?
Pieļaujamā transformatora tinuma pretestības vērtība ir norādīta transformatora datu plāksnītē vai tā tehniskajā rokasgrāmatā. Parasti izmērītajai vērtībai jābūt ±1% robežās no nominālās vērtības, un pretestības nelīdzsvarotības pakāpe starp trim fāzēm nedrīkst pārsniegt 2%. Mūsu testētāja augstā precizitāte nodrošina ticamu šo vērtību novērtēšanu.
J: Kā identificēt bojātu transformatoru, izmantojot JH2011?
A: Bojātu transformatoru var identificēt, analizējot JH2011 izmērītos tinuma pretestības datus.
Pārbaudiet atvērtas ķēdes: ja pretestības rādījums ir bezgalīgs (OL), tas norāda uz atvērtu ķēdi tinumā.
Pārbaudiet, vai nav īssavienojumu: ja pretestība ir ievērojami mazāka par norādīto vērtību uz transformatora datu plāksnītes, tas var liecināt par īssavienojumu (piemēram, pagriezieties-uz-pagriezieties īssavienojumā).
Pārbaudiet fāzes nelīdzsvarotību: ja pretestības nelīdzsvarotības koeficients starp trim fāzēm pārsniedz 2%, tas liecina par iespējamu kļūmi vienā no tinumiem.
Salīdzināt ar vēsturiskajiem datiem Izmantojiet JH2011 datu uzglabāšanas funkciju, lai salīdzinātu pašreizējos rādījumus ar iepriekšējo testu rezultātiem. Būtiskas pretestības vērtības izmaiņas ir spēcīgs defekta attīstības indikators.
J: Kā tiek mērīta līdzstrāvas pretestība?
A: Mūsu transformatora tinumu pretestības testeris izmanto līdzstrāvas sprieguma krituma metodi. Tas pieliek tinumam stabilu līdzstrāvu (līdz 10A), mēra sprieguma kritumu un aprēķina pretestību, izmantojot Ohma likumu (R=V/I). Šī metode nodrošina ātrus, precīzus un stabilus mērījumus induktīvām slodzēm, piemēram, transformatoriem.
